Objekttyp erstellen

Ein Objekttyp bündelt zusammengehörige Punkte und Flächen und bestimmt deren Farbe, Symbol und Darstellung. Verwenden Sie verständliche Kategorien wie „Betriebsgebäude“, „Zufahrten“ oder „Verladeplätze“.

Typ anlegen​

  1. Wählen Sie im Katalog Objekte
  2. Klicken Sie auf Objekte-Typ hinzufügen
  3. Wählen Sie bei Bedarf einen übergeordneten Typ
  4. Geben Sie unter Objekte Name eine Bezeichnung ein
  5. Legen Sie Farbe und Sichtbarkeit fest
  6. Öffnen Sie Wähle ein Icon und wählen Sie ein Symbol
  7. Prüfen Sie die Darstellungsoptionen und klicken Sie auf Hinzufügen

Der Typ erscheint im Katalog. Sie können ihn anschließend beim Erstellen eines Objekts auswählen.

Haupttyp und Untertyp wählen​

Ohne übergeordneten Typ entsteht ein Haupttyp. Für „Lagergebäude“ können Sie beispielsweise „Betriebsgebäude“ als übergeordneten Typ auswählen. Es gibt zwei Ebenen: Haupttypen und direkt untergeordnete Typen.

Für Wege gelten feste Kategorien. Der Dialog zum Anlegen eines Objekttyps ist für Punkte und Flächen vorgesehen.

Darstellung festlegen​

  • Sichtbarkeit: Detailstufe über den Regler wählen und die angezeigte Zoom-Stufe prüfen
  • Punkte unter Zoom-Stufe 13 ausblenden: Punkte unterhalb dieser festen Grenze ausblenden; diese Option gilt zusätzlich zur eingestellten Detailstufe
  • Objekte Farbe: Eine wiedererkennbare Farbe für den Typ wählen
  • Objekte Icon: Ein passendes Symbol auswählen
  • Flächenname und Flächenicon: Bei Bedarf die Beschriftung oder das Symbol auf Flächen ausblenden
  • Fläche hat Füllfarbe: Festlegen, ob Flächen farbig ausgefüllt werden

In der Symbolauswahl können Sie suchen. Viele Symbole finden Sie über englische Begriffe, beispielsweise warehouse für Lagergebäude. Auch eigene Icons finden Sie hier unter ihrem Namen. Wählen Sie das Ergebnis aus, um es in den Dialog zu übernehmen.

Dichte Bereiche lesbar halten

Prüfen Sie die ersten Objekte bei unterschiedlichen Vergrößerungen. Überlagern sich bei dicht beieinanderliegenden Gebäuden Namen oder Symbole, passen Sie die Sichtbarkeit an oder blenden Sie Flächennamen und Flächenicons gezielt aus.

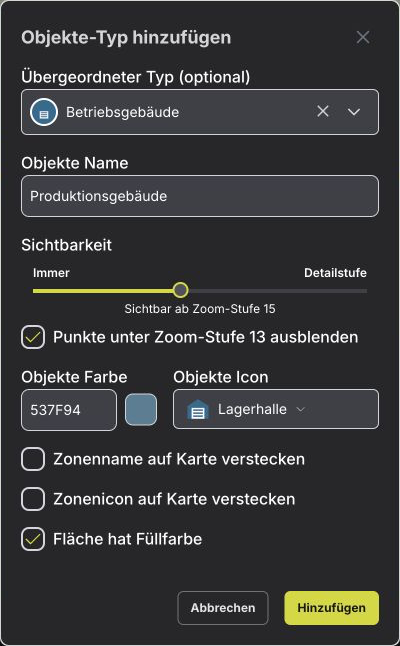

Produktionsgebäude als Untertyp mit Farbe, Symbol und Darstellungsoptionen

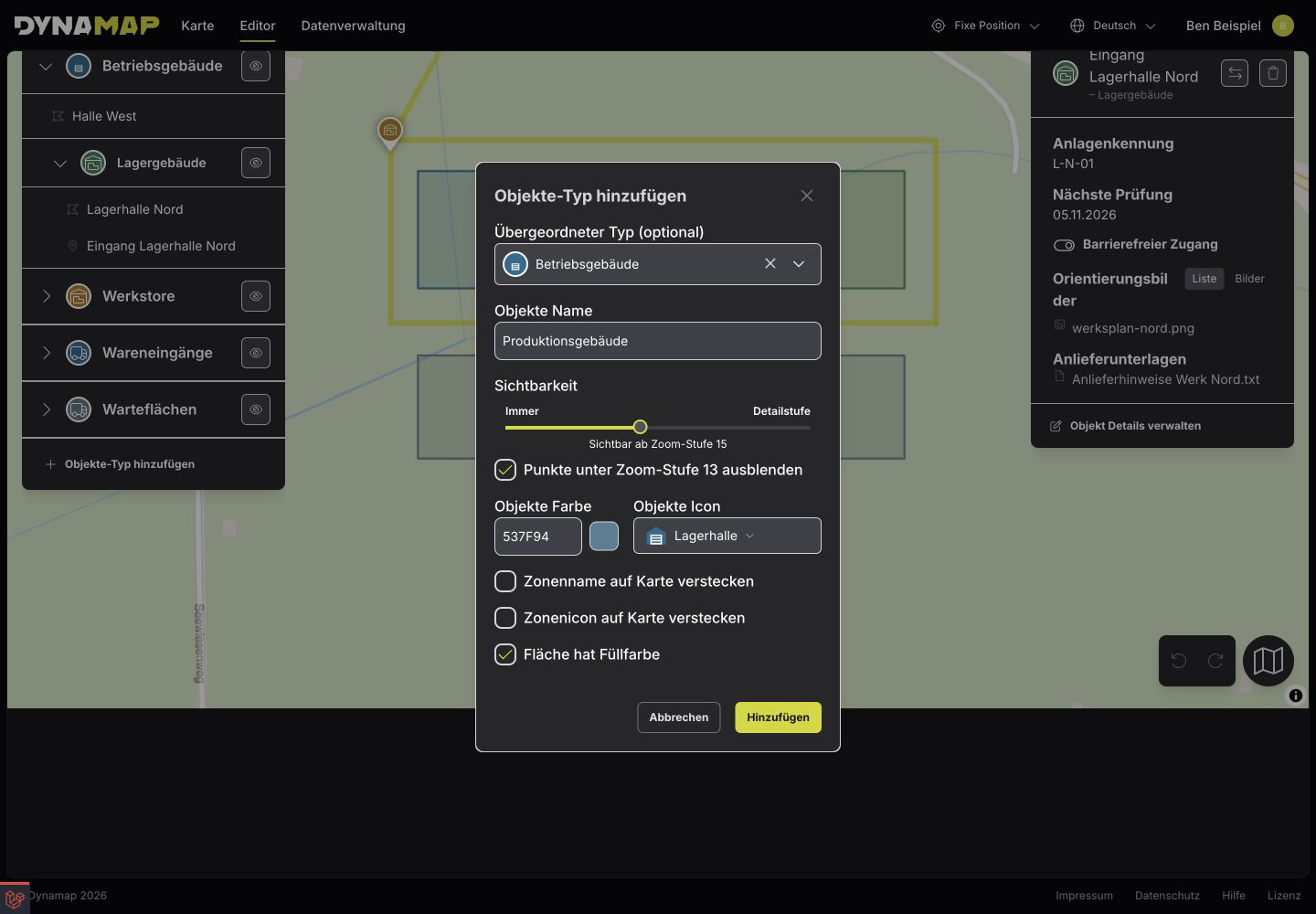

Im Dialog legen Sie Einordnung, Namen und Darstellung des neuen Objekttyps fest. Vollständige Aufnahme öffnen
